Pianificatore di irrigazione per il tuo giardino
Progetta online l'irrigazione del tuo giardino, prima di installarla.
Rainplot calcola un impianto di irrigazione automatico per il tuo giardino: la pressione a ogni irrigatore, l'acqua che riceve ogni parte del prato, le zone, i tubi e il prezzo dei componenti.
Basta un account gratuito. Il tutorial funziona anche senza.
Con i dati dei produttoriHunter · Rain Bird · Gardena · VYR · Grundfos · DAB · Pedrollo
- Giardino
- 3.360 m²
- Irrigatori
- 18
- Zone
- 3
- Fonte d'acqua
- pompa, DAB Jet 300 M
- Acqua per irrigazione
- troppo pocaobiettivotroppa
Passi
Come funziona
Sei passi. Le immagini sono riprese dall'app.
-
01Disegno
Progetta l'impianto di irrigazione
Disegna il giardino sulla foto aerea del tuo indirizzo, che è in scala. Terrazza, vialetti e aiuole restano fuori come aree escluse.
-
02Irrigatori
Posiziona gli irrigatori
Scegli marca, modello e ugello: irrigatori statici e dinamici a scomparsa di Rain Bird, Hunter e altri. A ogni irrigatore l'app ricalcola la mappa pluviometrica.
-
03Ritocchi
Regola il settore dell'irrigatore
Regola il settore di un irrigatore e l'acqua lo segue, in diretta.
-
04Pianificatore

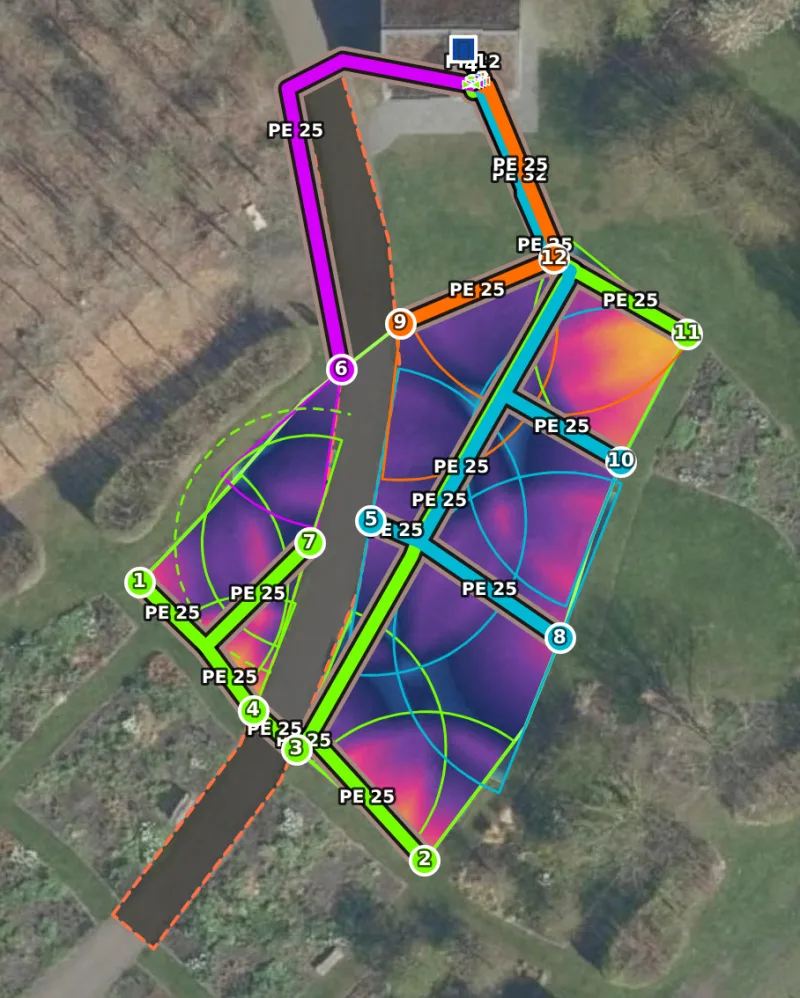

Zone e tubi dal pianificatore
Il pianificatore divide gli irrigatori in zone e traccia tubi, elettrovalvole e collettore, adatti al tuo rubinetto o alla tua pompa.
-
05Pressione
Pressione a ogni irrigatore

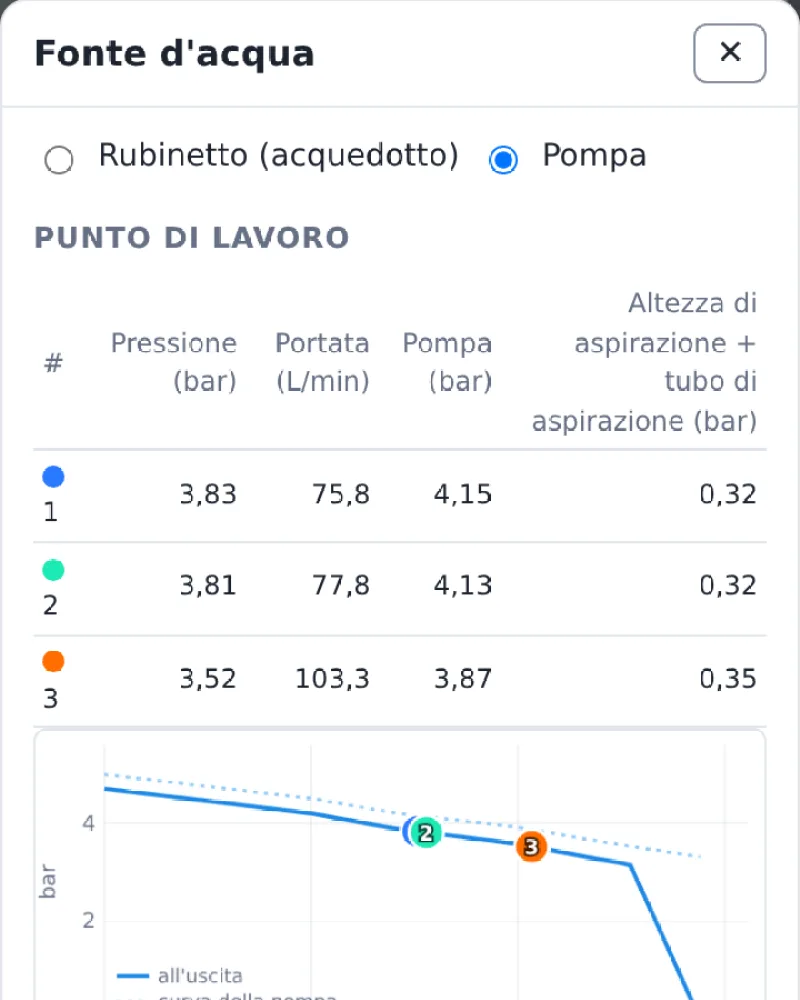

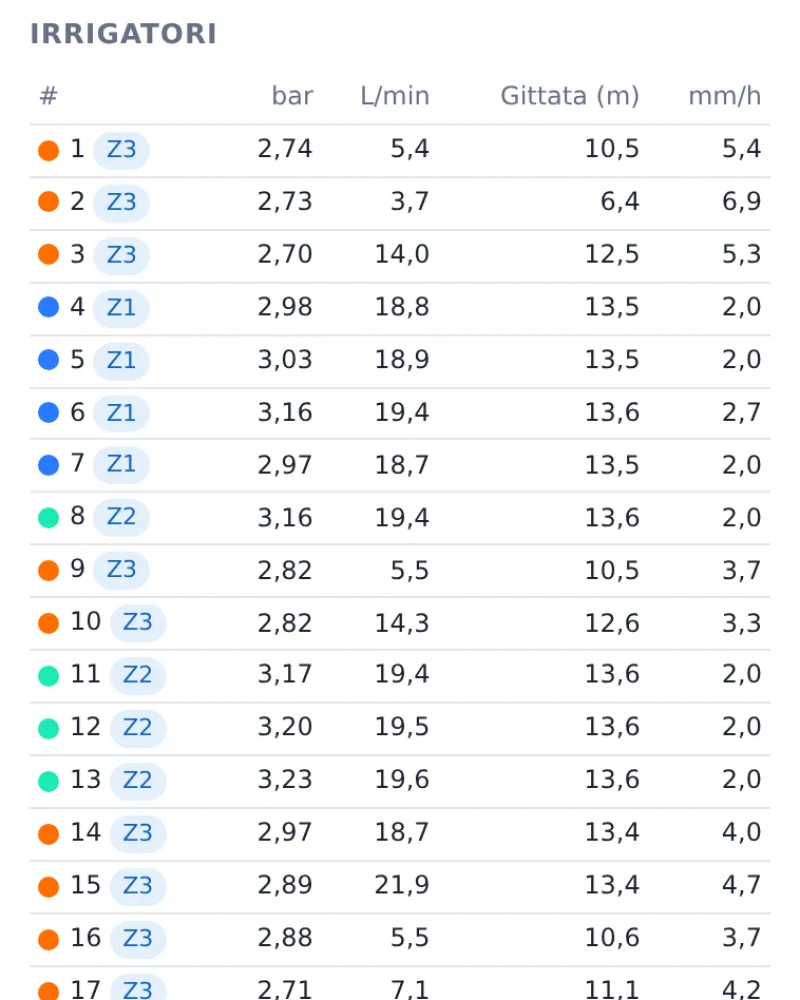

Sulla curva della pompa vedi il punto di lavoro di ogni zona, nelle tabelle la pressione a ogni irrigatore.
-
06Acquisti

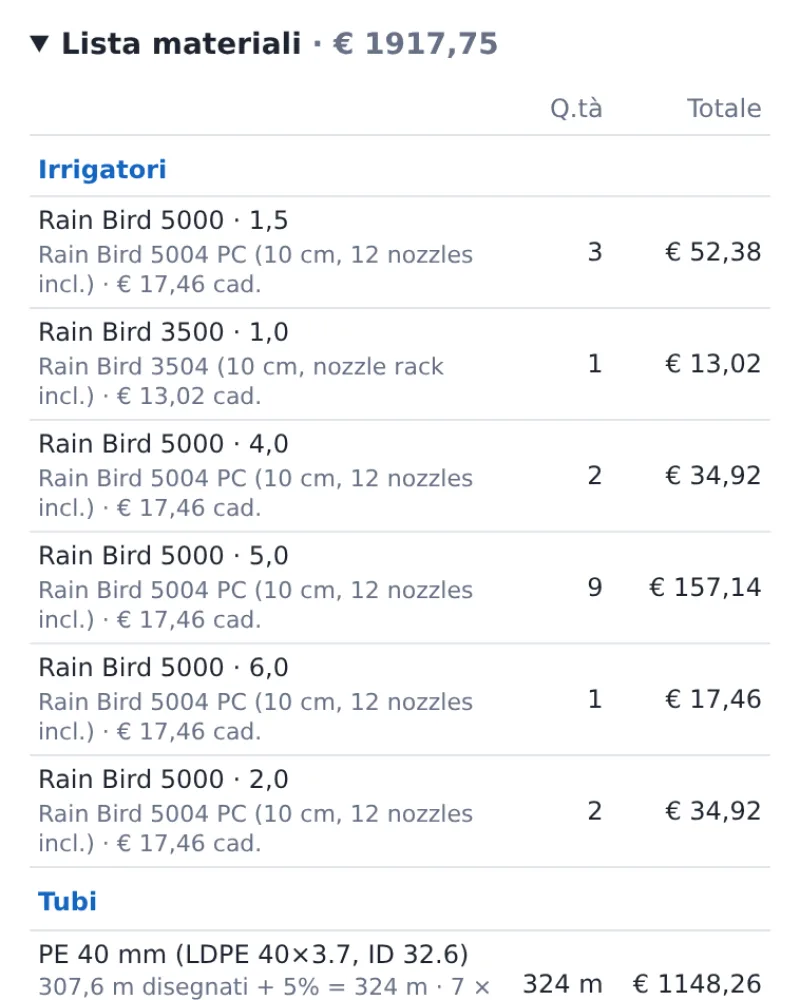

Lista materiali
Ogni pezzo con quantità e prezzo, dall'irrigatore al gomito. Compra dove vuoi.

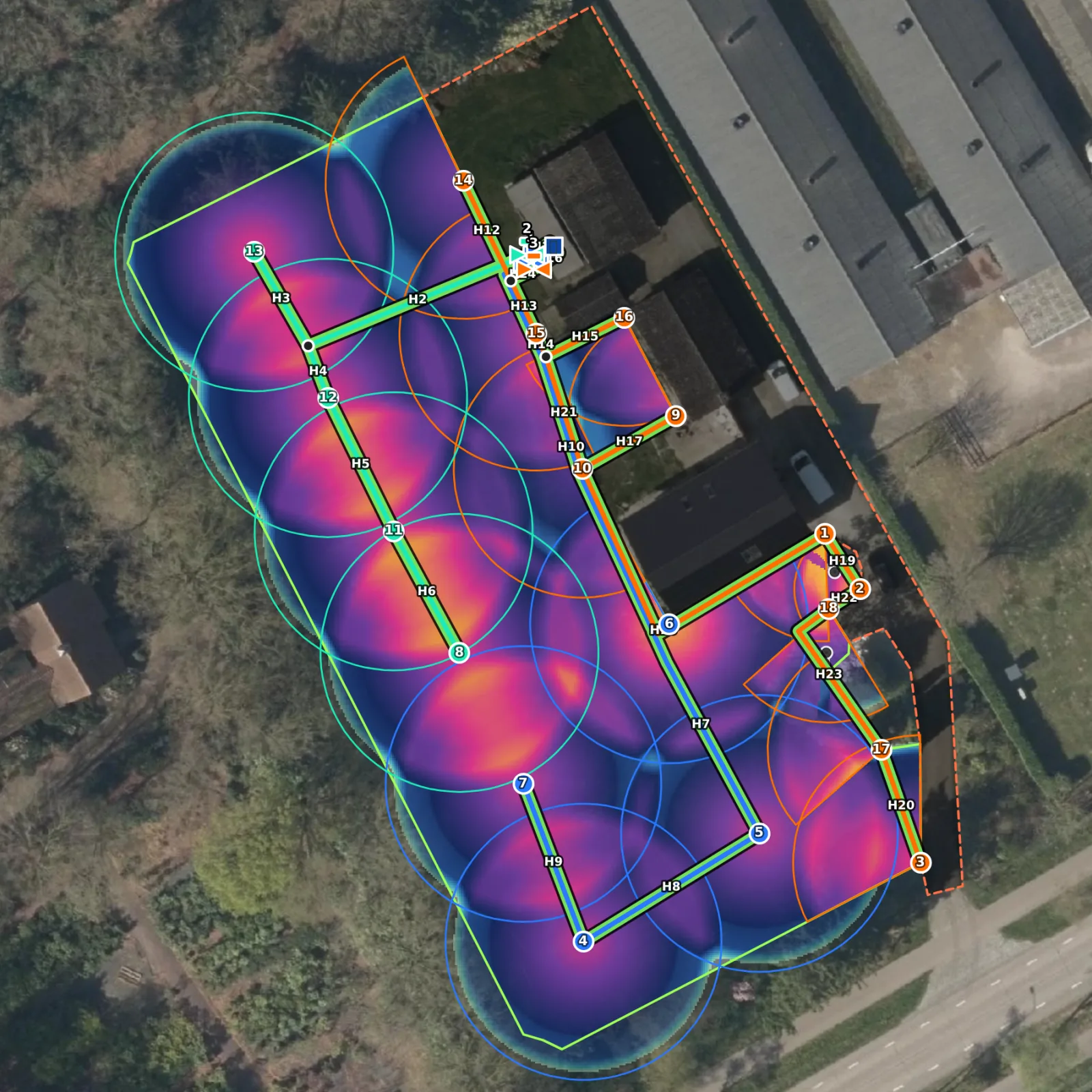

01–04: il giardino di esempio del tutorial. 05, 06 e in alto: un vero giardino di 3.360 m².
Funzioni
Altre funzioni
Funzioni che il tutorial non tratta.
-
Disegno
Importa un disegno
Sovrapponi alla mappa un progetto del giardino o una planimetria (PNG, JPG o PDF). Rendilo trasparente, scalalo e ruotalo finché combacia, poi disegnaci sopra il giardino. La foto aerea non serve: il disegno funziona anche sulla mappa bianca.
-
Zone
Una zona alla volta
Mostra solo una zona e vedi cosa irriga mentre è in funzione, poi l'intero programma.
-
Ostacoli
Gli alberi fermano l'acqua
Disegna un albero, un palo o una recinzione. Dietro l'acqua non arriva, e la mappa mostra dove.
-
Misura
Indica un punto qualsiasi
Misura pluviometria: l'acqua per irrigazione in quel punto, rispetto al tuo obiettivo.
-
Pompa
Pompa troppo piccola? Vedi quelle adatte
Per ogni zona, cosa serve alla fonte, e le pompe che lo erogano. Scegline una e tutto viene ricalcolato.
-
Raccordi
Guarda i raccordi sulla mappa
Raccordi a T, gomiti e raccordi filettati sulla mappa, dove li mette la lista materiali. I tubi nello stesso scavo stanno affiancati.
-
PDF

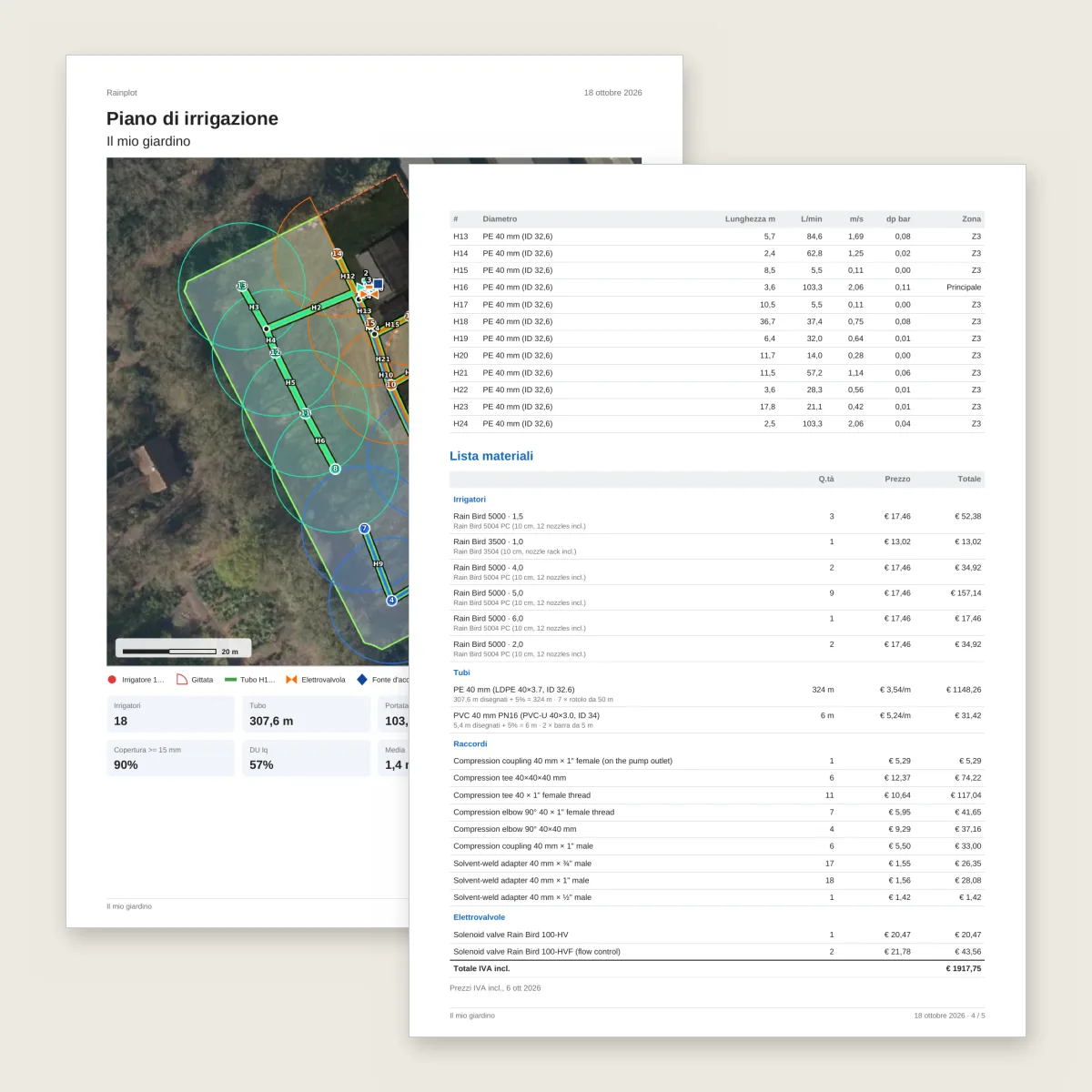

Tutto il piano in PDF
Mappa, mappa pluviometrica, tempi di irrigazione, ogni irrigatore e tubo, e la lista materiali.
Zone, misura, pompa, raccordi e PDF: un vero giardino di 3.360 m². Ostacoli: un giardino sulla mappa bianca.
Calcoli
Cosa calcola Rainplot
Per ogni progetto vedi:
- Pressione a ogni irrigatore
- bar
- Portata per zona
- L/min
- Acqua all'ora e per irrigazione
- mm
- Uniformità
- CU · DU
- Superficie asciutta
- m²
- Perdite di carico in tubi e raccordi
- bar
- Tempo di irrigazione per zona
- min
- Prezzo per pezzo e totale
- €
Calcolato con le tabelle e le curve delle pompe dei produttori. Rainplot non vende nulla.
Domande
Domande frequenti
Quanti irrigatori su una linea?
Dipende dal rubinetto o dalla pompa, dai tubi e dagli irrigatori. Rainplot calcola la pressione a ogni irrigatore, e il pianificatore forma le zone in modo che ogni irrigatore ne riceva abbastanza.
Basta la pressione dell'acquedotto, o mi serve una pompa?
Metti il rubinetto o la pompa sulla mappa. Rainplot usa la pressione del rubinetto o la curva della pompa, e le perdite di carico in tubi e raccordi. Per ogni zona vedi se basta.
Ogni punto del prato riceverà acqua?
La mappa pluviometrica colora ogni punto secondo l'acqua ricevuta. I punti asciutti si vedono subito, con uniformità e parte asciutta in cifre.
Devo misurare il giardino?
No. La foto del tuo indirizzo è in scala. Nessuna foto buona? Disegna su una mappa bianca o metti sotto la tua planimetria.
Quali marche ci sono?
Irrigatori e ugelli Hunter, Rain Bird, Gardena e VYR, pompe Grundfos, DAB, Pedrollo e altre, con i dati dei produttori. Rainplot non vende nulla.
Quali irrigatori a scomparsa posso usare?
Irrigatori statici e dinamici a scomparsa di Rain Bird, Hunter e altri, per esempio Rain Bird 1800 e 5000 o Hunter Pro-Spray e PGP, ognuno con i suoi ugelli. Rainplot calcola con le tabelle dei produttori.
Posso fare da solo il progetto dell'impianto di irrigazione?
Sì. Progetti l'irrigazione online su una foto aerea del tuo giardino: irrigatori, zone e tubi. Rainplot calcola la pressione e l'acqua per metro quadro, così vedi se il tuo impianto di irrigazione funziona prima di comprare qualcosa.
Posso realizzare l'impianto di irrigazione fai da te?
Sì, Rainplot serve proprio a questo. Ottieni un piano in PDF con ogni irrigatore, tubo e raccordo, e una lista materiali con quantità e prezzi. Scavare e collegare spetta a te.
Tubo in PE o in PVC?
Entrambi. Scegli il tubo in PE o in PVC; Rainplot calcola le perdite di carico in ogni tubo e raccordo.
Quanto deve durare l'irrigazione di ogni zona?
Scegli quanti millimetri d'acqua vuoi per ogni irrigazione; Rainplot calcola il tempo di irrigazione di ogni zona.
Funziona sullo smartphone?
Sì, ma disegnare è più comodo su un computer o un tablet.
